В этой статье рассмотрим виды газорегуляторных пунктов короче ГРП, назначение и принципы их эксплуатации. Роль ГРП. ГРП предназначены для уменьшения давления голубого топлива после газораспределительной станции, очистки газа от механических примесей и выдержке давления газа на расчетном значении с дальнейшей безотказной, исправной подачей потребителям. ГРПШ выпускаются объектовыми (для подачи газа на объекты 1-го абонента) и центральными (для множества потребителей). в зависимости от абсолютного давления газа на входе, газорегуляторные пункты могут быть среднего давления (менее 0,3 МПа) и высокого давления (3-12 кгс/см2).
Модели газорегуляторного пункта. ШРП подразделяются по нижеследующим параметрам:
- По виду схемы газификации абонента это закольцованные и тупиковые ШРП.
- По числу магистралей редуцирования это однониточные и многониточные ГРПБ.
- По выходному давлению это ГРПШ высокого, низкого и среднего получаемого давления.
- По величине этапов снижения давления газа: многоступенчатые и одноступенчатые газорегуляторные пункты.
- По наличию второй линии редуцирования это газорегуляторных пунктов с второй ниткой редуцирования и без.

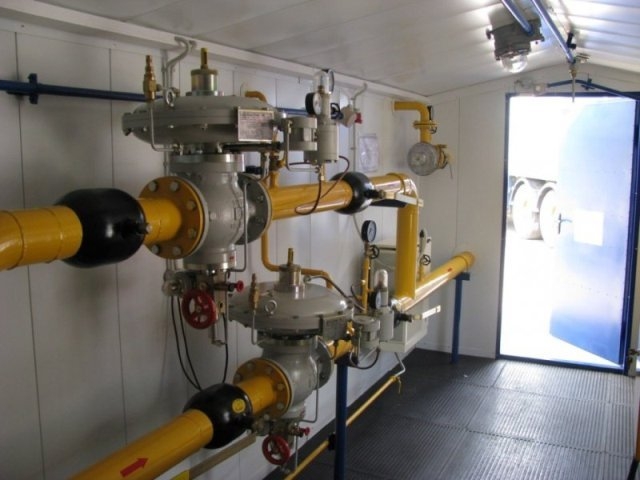

принцип эксплуатации ГРПШ. Голубое топливо проходя входящий газопровод идет на фильтрацию, там выполняется очистка от механических примесей, потом пройдя ПЗК подается в регулятор давления (РД), в нем давление природного газа снижается и держится одинаковым, несмотря на изменения от потребления природного газа. при давлении голубого топлива далее регулятора давления более допустимых показателей, так при неисправности работы регулятора давления - включается гидрозатвор - ГЗ или ПСК, в таком случае избыток давления газа выходят в воздух. В случае когда давление газа поднимается и расход газового топлива сквозь предохранительно сбросной клапан - ПСК должного эффекта не дал, задействуется ПЗК - (предохранительно-запорный клапан) и поступление газового топлива абоненту через ГРПБ блокируется. Для гарантии гарантированной транспортировки голубого топлива на газовое оборудование, даже при выходе из функционирования регулятора давления газа газорегуляторного пункта выполняют закольцовку по регулируемому давлению, или устанавливают в ГРПШ резервную линию редуцирования. Стоит отметить, что в схеме газорегуляторного пункта должна присутствовать байпасная труба, позволяющая транспортировать газ и контролировать ручное регулирование выходного давления природного газа при проведении проведения технического обслуживания или капитального ремонта газовых котлов ШРП. По материалам ресурса http://proekt-gaz.ru/load/chertezhi_gazosnabzhenija/chertezhi_grp_shrp_grpb/60">http://proekt-gaz.ru
